激光位移傳感器的工作原理

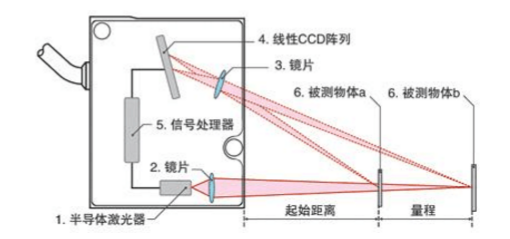

基本原理是光學三角法：半導體激光器1被鏡片2聚焦到被測物體6。反射光被鏡片3收集，投射到CCD陣列4上；信號處理器5通過三角函數計算陣列4上的光點位置得到距物體的距離。

激光傳感器可用于其它技術無法應用的場合。例如，當目標很近時，計算來自目標反射光的普通光電傳感器也能完成大量的精密位置檢測任務。但是，當目標距離較遠內或目標顏色變化時，普通光電傳感器就難以應付了。

雖然先進的背景噪聲抑制傳感器和三角測量傳感器在目標顏色變化的情況下能較好地工作，但是，在目標角度不固定或目標太亮?xí)r，其性能的可預測性變差。此外，普通光電三角測量傳感器一般量程只限于0.5m以內。

超聲波傳感器雖然也經常用于檢測距離較遠的物體，而且由于它不是光學裝置，所以不受顏色變化的影響。但是，超聲波傳感器是依據聲速測量距離的，因此存在一些固有的缺點，不能用于以下場合。

（1）待測目標與傳感器的換能器不相垂直的場合。因?yàn)槌暡z測的目標必須處于與傳感器垂直方位偏角不大于10°角以內。

（2）需要光束直徑很小的場合。因?yàn)橐话愠暡ㄊ陔x開傳感器2m遠時直徑為0.76cm。

（3）需要可見光斑進行位置校準的場合。

（4）多風的場合。

（5）真空場合。

（6）溫度梯度較大的場合。因?yàn)檫@種情況下會造成聲速的變化。

（7）需要快速響應的場合。

而激光傳感器能解決上述所有場合的檢測
